前言：此篇主要討論的是大屏可視化動效設計，與應用于各種移動應用、網頁、軟件等用戶界面設計中的純 UI 動效在定義、應用場景、設計目的與原則以及技術實現與要求等方面都存在明顯的區別。純 UI 動效更注重于提升用戶體驗和界面的生動性，而大屏可視化動效則更側重于提高信息展示的有效性和大屏整體的視覺效果。兩者各有側重，但都是為了提升用戶體驗和信息展示效果。

一、動效設計的價值體現

1. 提升用戶體驗

1. 緩解用戶在觀看時的尷尬感，增加界面的生動性和趣味性；
2. 適度的動態元素可減少用戶視覺疲勞，提高長時間觀看的舒適度；

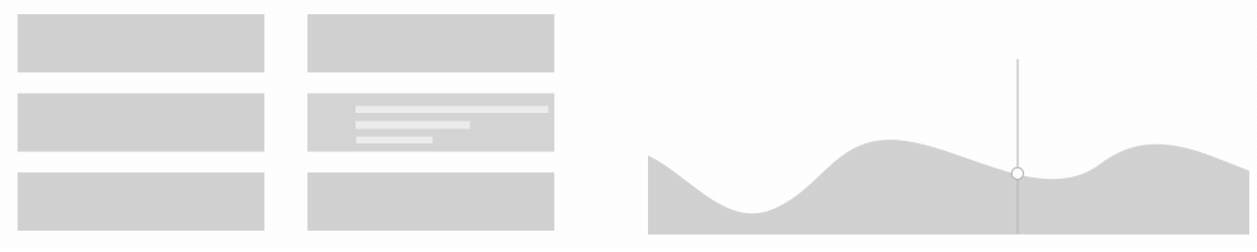

3. 通過流暢的動畫轉場，使數據展示更加連貫，例如，通過談入淡出的轉場過度動畫，使得頁面整體更加平滑舒適。

2. 增強信息傳達

1. 引導用戶注意力，突出重要信息，例如告警信息；
2. 通過動態效果展示數據變化趨勢，例如實時的溫度變化曲線；
3. 幫助用戶更直觀地理解復雜的數據關系，例如知識圖譜中"實體-關系-實體"三元組組成的關系網。

3. 改善交互體驗

1. 為用戶操作提供即時的視覺反饋，例如鼠標的 Hover、點擊狀態；
2. 當用戶在不確定是否可進行交互的按鈕時，可通過動效暗示可交互的元素，提高界面的可用性；
3. 有效的動效交互引導，可減少用戶的學習成本，讓用戶快速上手操作。

4. 強化品牌形象

每個品牌除了有自己的品牌色和品牌元素外，也可通過獨特的動效設計展現品牌特色，給用戶留下深刻印象，增強記憶點，促進用戶對產品及品牌的深度認同與信賴 ，比如 Google 的 logo 演變和 Apple 的 Face ID 動畫。

5. 輔助數據分析

1. 通過動態展示數據變化過程，便于用戶分析趨勢；
2. 利用動效突出異?；蛑匾獢?shù)據，使得用戶可以快速聚焦定位關鍵數據，輔助決策；
3. 動態呈現數據關聯性，有助于發現潛在規律，例如山體滑坡數據監測，通過實時獲取滑坡體的相關數據，評估未來可能受影響的道路或村莊，及時疏散人員，從而減少滑坡災害造成的人員傷亡和財產損失。

6. 提高信息密度

1. 在有限的容器中，信息展示往往展示不足，此時可利用動效在有限空間內展示更多信息，例如表格的跑馬燈效果；
2. 通過動態切換，實現多維度數據的輪換展示，比如 Tab 頁面輪播圖。

7. 增強沉浸感

1. 營造出數據可視化的"生態系統"感，例如在城市大屏中，模擬一天日出到日落、天氣變化（晴朗、下雨、下雪、臺風等）的動態效果，從而創建一個與數據相協調的生態系統。
2. 提高用戶對數據展示的投入度和參與感，不同層級的數據使用不同的進入和退出動畫，幫助用戶理解數據的層次結構，從而更好地投入于數據的探索過程。

8. 提升大屏的現場感和即時性

1. 數據的實時性，例如數字孿生中社區大屏，可通過實時數據更新的動效，全面獲取當前社區的安全動態情況；
2. 增強大屏在監控、指揮等場景中的現場感，特別是三維場景中的視角切換，打破二維靜態場景的單一性。

9. 營造氛圍和情感共鳴

1. 通過不同的動態效果和色彩搭配，營造出特定的氛圍和情調，從而更好地與觀眾產生共鳴，增強情感傳達的效果。
2. 利用品牌的標志性顏色、圖案或符號，將其融入動效設計中，以強化品牌氛圍。例如，下圖中的阿里云平臺，利用阿里品牌色橙色融入到場景中，讓人一眼就知道是阿里的設計。

總結：動效設計雖然能夠幫助可視化大屏設計提升價值屬性，但在應用動效設計時也需要注意適度原則，避免過度使用影響數據的清晰展示和系統性能。合理的動效設計能夠在提升用戶體驗的同時，更有效地達成數據可視化的目標。

二、動效設計的類型

1. 主視覺動效

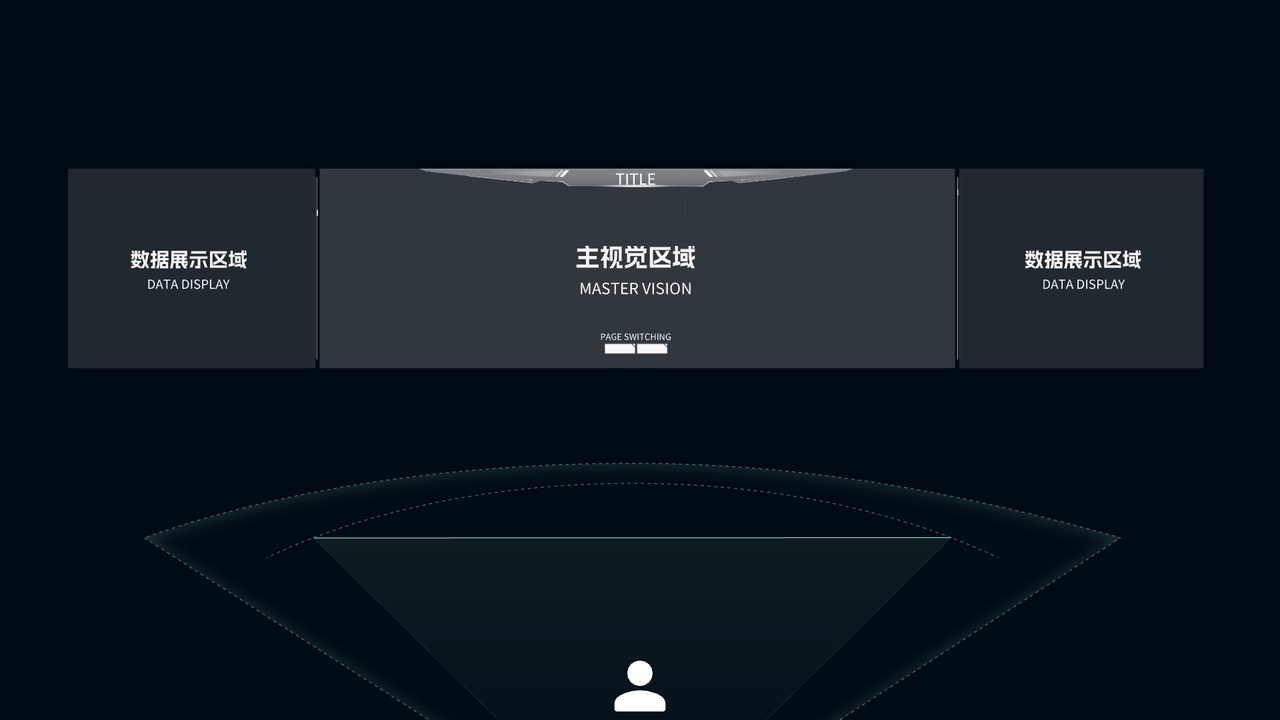

主視覺動效主要包含攝像機動畫、場景動畫、背景動畫、燈光動畫以及頁面切換動畫。這里需要說明一下的是主視覺的場景內容雖然屬于整個大屏的設計組件之一，占比高，但此處將不以設計組件進行展開闡述，將作為獨立模塊講解，另外，主講的是三維場景。

① 攝像機動畫

大屏主視覺動畫中，攝像機動畫起著關鍵作用，它可以多角度，全方位展示數據。主要涉及到主場景入場動畫和視角切換動畫。在制作攝像機動畫前，還有一項很重要的點是要確定好攝像機的 FOV（視場角），F(xiàn)OV 的計算方法通常與攝像機的焦距和傳感器尺寸有關：計算方法可參考「相機視角 FOV 計算公式」

以 35mm 膠片相機為例，膠片的圖像格式是 36mm 寬 24mm 高。 如果鏡頭焦距為 24mm，則：

1. 水平視角 = 2 artan(膠片寬/2/鏡頭焦距） = 2 artan(36/2/24) = 73.74
2. 垂直視角 = 2 artan(膠片高/2/鏡頭焦距） = 2 artan(24/2/24) = 83.97
3. 對角視角 = 2 artan(膠片對角/2/鏡頭焦距） = 2 artan(43/2/24) = 83。

攝像機動畫的意義

1. 提供動態視角：攝像機動畫可以模擬人眼觀察事物的角度和方式，例如通過攝像機自動環視的上帝視角，使觀眾能夠更全面地了解全局數據內容。
2. 增強沉浸感：通過攝像機動畫的流暢移動和視角變換，用戶可以更好地融入到大屏展示的場景中，提升沉浸感。
3. 突出重點信息：攝像機動畫可以將重要的信息或者區域進行特寫展示，從而引導觀眾的注意力，突出關鍵內容。

攝像機動畫的設計要點

1. 攝像機FOV：FOV是攝像機能夠捕捉到的場景范圍的大小，通常用角度或弧度來表示。FOV越大，意味著攝像機能夠拍攝到更寬廣的視角；反之，則只能捕捉到較小的視角。
2. 路徑設定：在制作攝像機動畫時，需要提前規劃好攝像機的移動路徑。路徑應該根據展示內容和用戶的觀看習慣進行合理設置，確保用戶能夠清晰地看到展示的重點。
3. 速度節奏：攝像機動畫的速度和節奏也是設計的關鍵。過快的速度可能導致觀眾看不清內容，而過慢的速度則可能使觀眾感到無聊。因此，需要根據展示內容的特性和用戶的接受程度來調整動畫的速度和節奏。
4. 視角變換：選擇合適的視角對于攝像機動畫的設計至關重要。不同的視角可以呈現出不同的視覺效果和情感體驗。例如，俯視視角可以展現全局，而仰視視角則可以營造高大、威嚴的氛圍。
5. 過渡效果：在攝像機動畫中，不同場景或視角之間的過渡效果也需要精心設計。流暢的過渡可以增強動畫的連貫性和提升用戶的觀看體驗。

總結：攝像機動畫雖然可以模擬人眼觀察事物的角度和方式，全方位展示數據內容，合理的動畫設計可以增加大屏的沉浸感，增強動畫的連貫性和提升用戶體驗，但需要準確控制好攝像機視角轉換的速度和節奏，避免造成用戶的眩暈感和數據表現不充分的現象。另外，在相同的傳感器尺寸中，過寬的攝像機視角容易導致畫面畸變，比如魚眼鏡頭（焦距通?！?6mm），過窄的攝像機視角，空間容易被極致壓縮，導致畫面缺乏空間感，例如200mm的長焦鏡頭，我們在制作攝像機動畫時需根據不同的場景選擇合適的FOV。

② 場景動畫

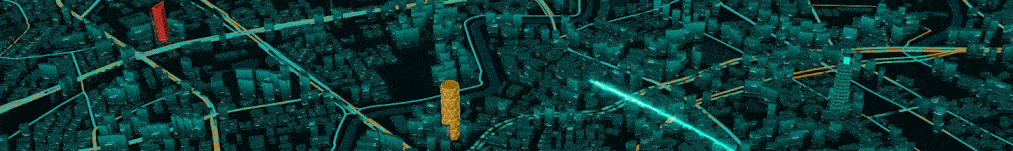

場景動畫以城市場景為例，體現在建筑物的生長、城市板塊抬升、城市道路交通流光效果、水域的波動等其它城市元素動畫，搭配攝像機動畫可以增加沉浸感和臨場感。

場景動畫的意義

1. 增強視覺沖擊力：通過流暢自然的場景動畫，如建筑的生長、主體建筑物的光影變化等，可以給用戶帶來強烈的視覺震撼，快速聚焦在重點區域。
2. 提升信息傳達效果：場景動畫可以將復雜的數據和信息以直觀、易懂的方式呈現出來。例如下圖，通過視角推拉及不同場景模塊的同步疊加，展示不同頁面的數據變化，幫助用戶更好地理解數據的含義和分析結果。
3. 提升用戶體驗：流暢的場景動畫可以為用戶提供更自然、更有趣的交互體驗，增強大屏的可用性。

場景動畫的設計原則

1. 符合主題：場景動畫的設計應與大屏的主題和內容相吻合，確保動畫效果與整體設計風格的一致性。
2. 簡潔明了：避免過于復雜的動畫效果，以免干擾用戶對信息的理解和接收。動畫應簡潔明了，突出重點。
3. 流暢自然：場景動畫的過渡應流暢自然，避免出現卡頓或突兀的效果，以提供良好的用戶體驗。

③ 背景動畫

背景動畫在大屏視效中扮演著輔助角色，起到襯托主體、豐富整體畫面的作用。

常見的背景動畫有粒子動畫、波浪變形動畫、顏色漸變動畫、紋理變形動畫、幾何圖形動畫等，例如 AE 中 Trapcode Particular 和 Stardust 粒子插件，以下是一些案例樣式，圖片來源：Pinterest。

④ 燈光動畫

燈光動畫主要體現在光效層面，能營造出強烈的科技感、穿梭感以及空間感，例如 AE 中的 OF（Optical Flares）、Saber 插件在大屏可視化設計中就會經常用到。以下是一些案例樣式，圖片來源：Pinterest。

2. 設計組件動效

① 標題動效

標題動效包括漸變動畫、位移動畫、縮放動畫、旋轉動畫以及閃爍動畫，他們可以作為單獨的屬性來生成動畫，也可進行多項組合生成。在制作的時候把控好每個元素動畫出現的時間，即可生成有層次且具有美感的標題動效。

② 圖表動效

圖表是數據展示的重要形式，是最為直觀的信息傳達方式。常用的圖表動效有線形圖、面積圖、柱狀圖、直方圖、條形圖、氣泡圖、散點圖、雷達圖、漏斗圖、餅圖、環形圖、水波圖、儀表盤、熱點圖、樹狀圖等。以下是一些圖表動效案例，動圖有進行抽幀看起來會卡頓。

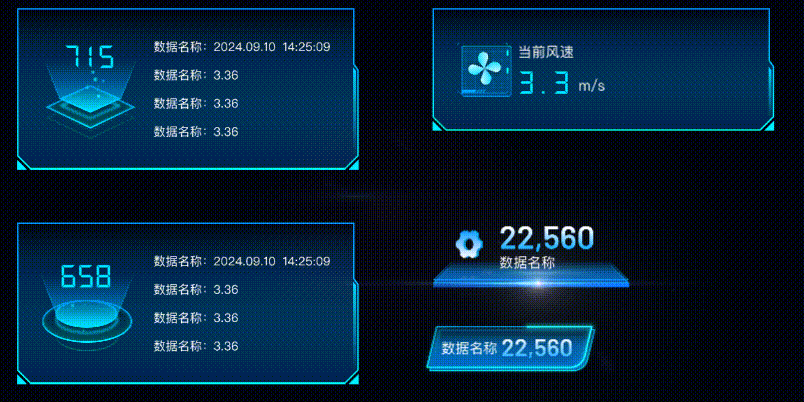

③ 圖標按鈕動效

常見的圖標按鈕可以分為：圖標、按鈕、圖標+按鈕三大類，包括：區域/頁面切換、提示反饋、狀態變化、引導、數據更新這五種類型。以下是幾個案例呈現，整體的動效都相對比較柔和，不激進。

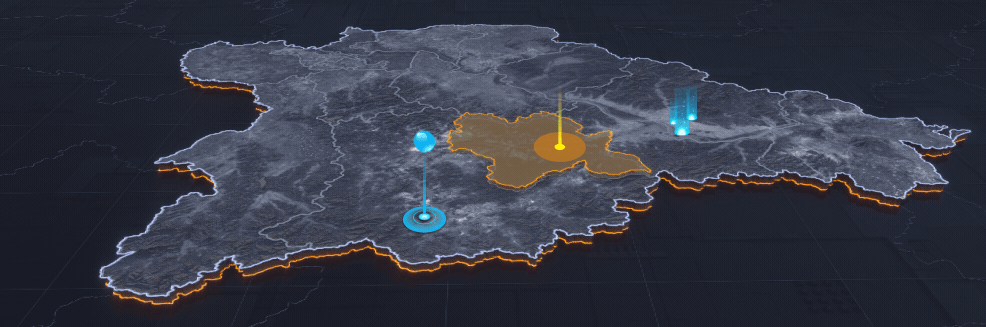

④ 地圖打點動效

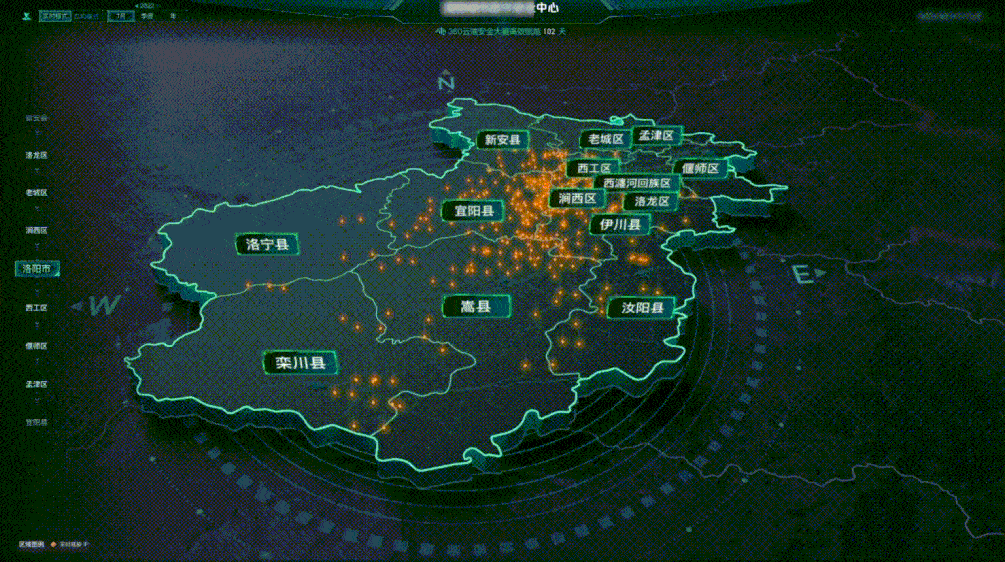

通常應用在地球、地圖以及城市大屏中，用來定位某一具體地理位置，有時候會結合不同的顏色來區分告警級別。比如位置標記、呼吸態、光柱圖、漸變圖形等。

⑤ 其它特殊組件動效

特殊組件主要包括下拉菜單動效、彈窗動效、地圖飛線動效、擴散波、數字滾動動效。

三、動效設計的原則

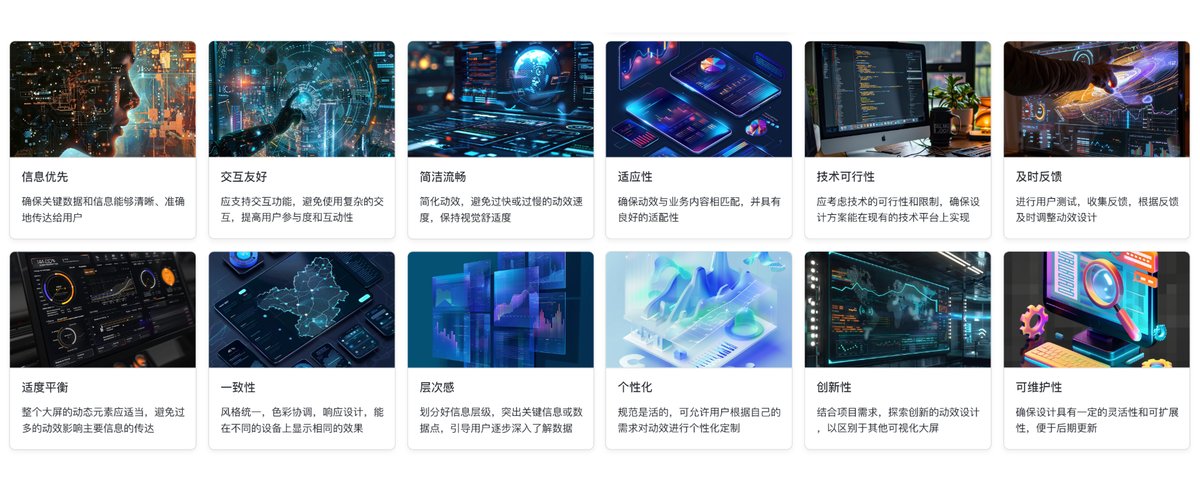

大屏動效設計的原則包括信息優先、交互友好、簡潔流暢、適度平衡、一致性、層次感、適應性、技術可行性、及時反饋、個性化、創新性、可維護性。原則只是讓我們能夠以這個為基礎，需根據不同的業務需求進行靈活運用。

最后，以上就是此篇文章所講的內容，在平時的工作之余實際是可以多花點心思去突破現有的一些動效設計，要保持對新技術、新趨勢的敏感度，持續創新。

另外，大屏可視化動效設計師往往扮演著多個角色，除了需要具備 UI 設計和動效設計的能力外，還需要對數據處理、大屏交互等方面有一定的了解和實踐經驗。

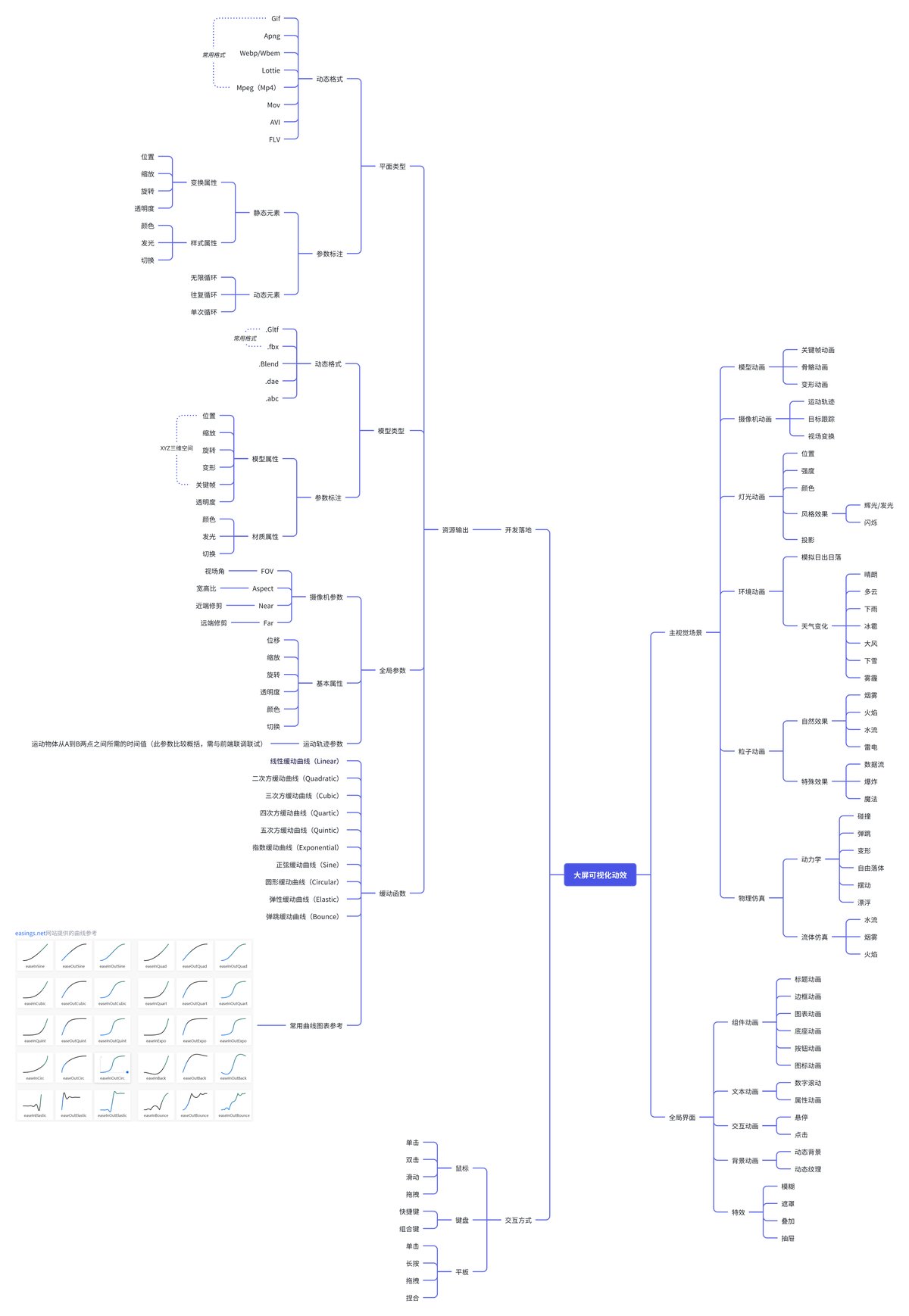

PS:本人較懶，整理了一下動效設計導圖，welcome 一起學習討論，共同進步。
